Реактор

Основными реакционными аппаратами установок каталитического риформинга с периодической регенерацией катализатора являются адиабатические реакторы шахтного типа со стационарным слоем катализатора. На современных высокопроизводительных установках применяются реакторы с радиальным движением потоков преимущественно от периферии к центру, которые обеспечивают значительно меньшее гидравлическое сопротивление по сравнению с аксиальными.

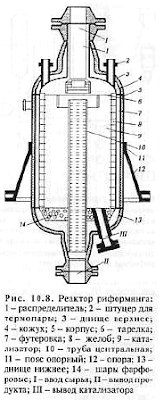

Поступающий в реактор газофазный поток сырья и водорода проходит по периферийным перфорированным желобам через слой катализатора к центральной трубе и затем выводится из аппарата. Катализатор расположен в виде одного слоя с равномерной плотностью засыпки. В верхней части расположена тарелка, предотвращающая прямое попадание сырья в слой катализатора. В центре установлена перфорированная труба, обтянутая сеткой. Нижняя часть реактора заполнена фарфоровыми шарами.
